دستگاه جوشکاری و انواع مختلف آن
“کاربرد و تعریف دستگاه جوشکاری “
دستگاه جوشکاری
جهت تشکیل قوس الکتریکی، در جوشکاری برق به ولتاژ کم و شدت جریان زیاد نیاز است. برای تامین آن باید ولتاژ برق شهری که 220 ولت یا 380 ولت می باشد به ولتاژ مورد نظر که 15 تا 50 ولت می باشد تبدیل گردد. وسیله تبدیل کننده جریان مورد نظر را دستگاه جوشکاری می گوییم .
انواع دستگاه جوشکاری
- ترانسفورماتور های جوشکاری
- ژنراتور های جوشکاری
- یکسو کننده های جوشکاری
ترانسفورماتور های جوشکاری :
ترانسفورماتور ها از نوع افزاینده و کاهنده می باشند. ترانسفورماتور در جوشکاری از نوع کاهنده است. پس دستگاه جوشکاری از نوع ترانسفورماتور کاهنده است زیرا این دستگاه جوشکاری جریان برق را جهت جوشکاری تنظیم می کند. یعنی ولتاژ برق شهری که زیاد است را کم می کند و جریان را بالا می برد. به همین دلیل خطر برق گرفتگی نیز کاهش می یابد و هم چنین جریان برق لازم برای جوشکاری فراهم می گردد.
ترانسفورماتور ها در دو نوع خشک و روغنی می باشند. با ترانسفورماتورهای روغنی ساعات بیشتری میتوان نسبت به نوع خشک کار کرد. چون سیم پیچ ها توسط روغن خنک می شوند.

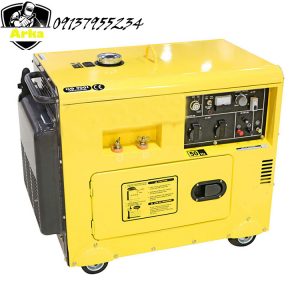

ژنراتور های جوشکاری :
دستگاه جوشکاری به نام ژنراتور ،دستگاهی است که وظیفه تولید کردن نیروی برق مستقیم با امپر زیاد را دارد.
دو کابل از ژنراتور خارج می گردد. یکی از کابل ها به قطعه کار و دیگری به انبر جوشکاری متصل می گردد. در این دستگاه جوشکاری یکی از کابل ها مثبت و دیگری منفی می باشد.
انواع ژنراتور ها :
- الکتریکی
- بنزینی
- گازوئیلی
در جوشکاری سیار دستگاه جوشکاری از نوع ژنراتور بنزینی و گازوئیلی می باشد. زیرا انجام جوشکاری در محل هایی که برق مورد نیاز وجود نداشته باشد جوشکاری میسر گردد .
یکسو کننده های جوشکاری :
یک نوع دیگر دستگاه جوشکاری جریان متناوب وجود دارد که از ترانسفورماتور و یکسو کننده تشکیل می گردد.
یکسو کننده جریان مستقیم را برای جوشکاری ایجاد می کند. مزیت این دستگاه این است ، که می توان شدت جریان را به طور خیلی دقیق تنظیم نمود.
این دستگاه جوشکاری شامل یک مبدل و یک سیلیکون یکسو سازی برای تبدیل جریان متناوب به مستقیم است . سیلیکون نیمه هادی یکسو سازی است که الکترون ها را فقط از یک جهت در خود عبور می دهد .
مقایسه دستگاه های جوشکاری با یکدیگر
1) ترانسفورماتور های جوشکاری
- ایجاد جرقه های زیاد
- تولید صدای کم (فقط صدای پنکه شنیده می شود)
- تمام الکترود ها را نمی تواند جوشکاری کند.
2) ژنراتور های جوشکاری
- هر الکترودی را می تواند جوشکاری کند .
- هزینه تعمیر آن زیاد است .
- صدای آن از ترانس بیشتر می باشد .
3)یکسوکننده های جوشکاری
- هر الکترودی را می تواند جوشکاری کند .
- قوس الکتریکی نرمی ایجاد می کند .
- هزینه تعمیر آن خیلی زیاد است .
